此壁癌非彼壁癌-防水抓漏囧教學
此壁癌非彼壁癌-防水抓漏囧教學
因為常有網友來電詢問壁癌白華的問題，所以，今天特別討論一下這個主題。
一、網路文章一，什麼是壁癌？
首先，我們用google 查一下，什麼是壁癌？ 我們會查到一篇文章
家有癌症：什麼是壁癌？作者﹕炘炘 http://www.epochtimes.com/b5/9/6/5/n2548698.htm 看來，我們已經得到答案了，可以下課了。
你會想，別鬧了，查goolge, 就得到資料，這也要教你哦。 是的，問題確實並不單純，所以，我們繼續看下去。
這篇文章，其中第三段說， 「壁癌所出現的白粉狀毛狀物，其實不是黴菌的菌絲」
另外，文章第六段， 「牆壁長壁癌的地方，表示空氣中的濕度很高，環境很潮濕，若家中有壁癌即代表您的住家已被黴菌所攻佔」
其中，第三段說，壁癌與黴菌無關，第六段文字說，壁癌即為黴菌 請問朋友們，這是那一國的火星話，您聽得懂嗎？ 看了全文精闢的解說之後 您真得了解壁癌是什麼了嗎？ 不查google 還好，我確愈查愈糊塗。
二、網路文章二，香港腳藥能抑制壁癌?
沒關係，再接再厲查下去 用google 逛來逛去 我們可以查到一篇文章， 「香港腳藥能抑制壁癌?」 這位網友表示，他曾經將香港腳藥塗抹在牆上，過了兩周之後，塗抹區域，沒有產生壁癌，但周圍的的壁癌情形，則有壁癌的現象。 這則報導不知是真是假，另外引來了新聞媒體的好奇心。
三、東森新聞三，採訪吳家誠教授與抓漏達人
東森新聞曾經針對「香港腳抑制壁癌」這則新聞，採訪過二人，詢問香港腳藥是否能夠處理壁癌？
一位是化學教授：吳家誠
另一位是抓漏達人林師傅
20110628_ 東森_抓漏達人治壁癌 吳家誠回答，香港腳可以處理壁癌，因為裡面有抗霉菌。 但抓漏達人林師傅回答無效，必須使用負水壓防水材，才能有效處理壁癌。 奇怪了，一位教授說可以，另一位防水師傅說不行。那到底誰說了才對呢？ 不知您看了之後，清楚了解了嗎？
四、維基百科四，向維基百科求救
看了以上資料，腦袋愈來愈囧。 不如用維基百科查一下壁癌。 內容如下： 壁癌，又稱白華、吐露，是指在混凝土、磚塊等材質中，可溶解的成份隨水溶解，在水份蒸發之後，析出白色的鹽類附著物質。其產生的原因相當複雜，因此工程界仍無法找出一勞永逸的防治方法，故以「壁癌」稱之。
於是，我們得到了答案，那就是壁癌=白華。 這真得是真相嗎？ 告訴您一個秘密，這就是問題所在，大部份的人都搞亂了。包含維基百科，也是說得清楚，但聽不明白 不僅，以上的資料有點混亂，其實，網路上討論壁癌白華討論的文章都非常混亂 因為，壁癌與白華的定義，都弄亂了。
五、進入正題，說明定義
以下，我才要開始進入正題。 首先撇開反潮結露的問題，我們先將牆壁的病情分為兩種情形：

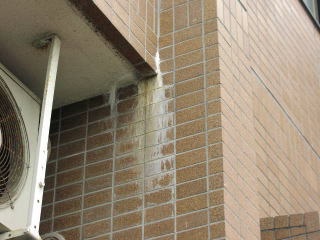

病情一：混凝土、磚塊等材質中，可溶解的成份隨水溶解，在水份蒸發之後，析出白色的鹽類附著物質。顏色多半是白色的

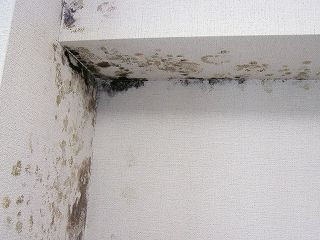

病情二：黴菌於高溫潮溼的環境中，附著於牆體上，顏色多半是黑色的
病情一與病情二的真正區別，我現在先不討論，留到後面再說明，我們先來討論稱呼
病情一與病情二，該怎麼稱呼呢？ 有人，將病情一稱為白華；病情二，稱為壁癌。 另外有人將病情一與病情二；稱為壁癌也同時稱為白華。 這正是定議混亂的來源。
飛鼠工程決定撥亂反正，將病情一與病情二，重新定義。
定義的方式如下：
病情一：稱為白華(狹義定義)
病情二：稱為壁斑或壁壁霉，壁黴也可以(狹義定義)
並將病情一與病情二，合稱為壁癌(廣義定義)
所以，我建議維基百科，能夠採納飛鼠工程的看法，將定義改寫。
當然啦，維基百科也可以不要理會飛鼠工程，讓大家持續亂成一團，其實這也蠻有趣的。
六、回頭翻譯火星文
前面文章一： 家有癌症：什麼是壁癌？
其中文章第三段說， 「壁癌所出現的白粉狀毛狀物，其實不是黴菌的菌絲」 此處所說的壁癌，指的是病情一，白華
文章第六段， 「牆壁長壁癌的地方，表示空氣中的濕度很高，環境很潮濕，若家中有壁癌即代表您的住家已被黴菌所攻佔」 此處所說的壁癌，指的是病情二，壁斑壁霉。
前面東森新聞三：
教授所提的壁癌，其實是，病情二，壁斑壁霉
抓漏達人林師傅所提的壁癌，其實是，病情一，白華
這樣經過翻譯之後，就應該容易理解了。
七、壁癌白華作業練習題
聯合報記者邱榆蕙曾有一篇報導
「吸入過量黑黴 容易引發肺炎」
其中文章有一段文字說， 「台灣綠適居協會理事長邱繼哲說，台灣建築物經常出現壁癌，原因是地震頻繁，建築樓板、磚牆產生裂縫，導致水滲進，將混凝土的碳酸鈣溶出，使黑黴容易附著形成壁癌」
請問這段文字正確嗎？這是今日，給各位網友的作業。
作對的同學，將會得到飛鼠工程一個愛的抱抱
八、壁癌與白華更進一步的說明
接下來，我要詊細解釋病情一與病情二的區別
病情一：白華(狹義定義)，英文是「EFFLORESCENCE」，日文是「エフロレッセンス」
在工程上，白華產生的可能途徑來自於材料本身及外在環境因素，如：磚、墁料、拌合水或雨水的滲入等等。白華現象是多半由水泥加水所產生水化反應(hydrated reaction），是無機化學中指物質溶解在水里時，與水發生的化學作用。一般指溶質分子（或離子）和水分子發生作用，形成水合分子（或水合離子）的過程)所形成的氫氧化鈣Ca(OH)2溶於水而滲出砂漿表面再次與空氣中二氧化碳CO2接觸而生成碳酸鈣CaCO3，覆著於水泥砂漿表面並呈白色物體，此種現象稱之為「白華」， 白華的析出(稱為析晶現象)。產生機理
析晶現象俗稱「白花」、「吐灰」、「吐鹼」、「吐羹」、「腮鬚」、「起鹽霜」
正常來講，白華現象，主要是在高壓低溫的時候比較容易產生。大半是由氫氧化鈣Ca(OH)2對水的溶解度，當溫度愈低，其溶解度就愈大，此時水泥水化反應也比較慢，因而影響了水泥砂漿的緻密性，造成水分容易移動滲透，而氫氧化鈣Ca(OH)2溶解後析出水泥砂漿表面的機率就會大
白華的成份依其產生之時期(材齡)、環境條件、季節及構體材料(水泥、骨材、拌合水、磚…)、添加物等之不同而有不同之成份。碳酸鈣白華現象的形成機理，可以用下面簡單的化學反應2.1 及2.2式表示之產生來源
CaO + H2O → Ca(OH)2………………..............................2.1 式
Ca(OH)2 + CO2 → CaCO3 + H2O………........…................2.2 式
例如有以碳酸鈣CaCO3、消石灰Ca(OH)2、硫酸鈉Na2SO4、碳酸鈉Na2CO3、硫酸鉀K2SO4等為主要成份者；有以碳酸鈉Na2CO3、碳酸鈣CaCO3、硫酸鈣CaSO4 為主要成份者；或有僅以碳酸鈣CaCO3 為主要成份者等。雖其成份不一，但仍以水泥或骨材中之可溶性鹽(鈣、鈉)與水泥水化反應所生之石灰化合物，如碳酸鹽及硫酸鹽為其主要成份。這其中消石灰及水酸化之鈉、鈣等析出構體表面時遇到空氣中之二氧化碳CO2，將化合成碳酸鹽。另外為了增加構體之緻密化或為減少鈉、鈣等溶解度大之成份溶出而施以之添加物，因這些添加物中含有氧化矽SiO2、氧化鋁Al2O3、氧化鐵Fe2O3 等成份，故仍會析出以鹽化物、硝酸鹽等為主之各種白華成份。目前白華成份中發現者有：硫酸鈉Na2SO4、硫酸鈣CaSO4、硫酸鉀K2SO4、硫酸鎂MgSO4、消石灰Ca(OH)2、碳酸鈣CaCO3、碳酸鈉Na2CO3、矽酸鈉Na2SiO3。除此之外，其他如氯鹽、硝酸鹽、丸鹽、鉻鹽及鉬鹽亦被提及。這其中之丸鹽可在白色或淺黃色之煆燒黏土製品中產生綠斑，而其他鹽則產生白色或灰色的沉積物。
紅磚
紅磚的原料為粘土，其內含有矽酸(SiO2)、苦土(MgO)、礬土(Al2O3)、石灰(CaO)、氧化鐵(Fe2O3及FeO)、氧化鉀(K2O)及碳酸鈉(Na2CO3)等等成分。其中矽酸大約佔了60~50％，而礬土約佔30~20％，其他佔20~10％。據文獻的指出；Ca(OH)2為紅磚內部的CaO，與水結合成Ca(OH)2藉由毛細孔流至表面，與空氣中之CO2結合成CaCO3。但有些尚未與CO2作用，故沉澱物包含CaCO3、Ca(OH)2。紅磚所產生的白華現象， 紅磚塊砌成牆後,若是日後吐出白色粉末，所造成的白華，有一個特定的稱呼，謂之「磚白華」
砌磚前，需將每塊紅磚泡水，達到面乾內飽和。 如果工地師父只拿水管給你灑一灑，那一塊非常乾燥的磚砌上去之後，就會發生很遭糕的情形 若不先吸水吸到飽，等水泥敷上，會吸水泥漿的水分，造成水泥易裂 且紅磚會開始搶水泥砂漿的水，甚至搶戶外空氣中的水份。 而淋上去的水泥砂漿因為水份被紅磚搶走後~~他自己身上的水泥要進行水化反應。 結果水泥缺水去產生水化反應~後續也沒進行濕治養護~所水泥含鈣質豐富。 沒有順利水化反應~鈣變成游離鈣易融於水分中~只要遇到冷乾的氣候~含鈣水分就會滲透到表面~ 等到水分蒸發之後，其中的鈣質就容易脫水結晶長成白華
水泥
波特蘭水泥為含二氣化矽SiO2，氧化鋁Al2O3，氧化鐵Fe2O3及石灰CaO 等四種主要成分的原料(石灰石、粘土等)以一定的配合比混合，於1400OC 以上的高熱度下加熱而使上述成分化合，造成燒塊Clinker 後，加石膏CaSO4•2H2O 而磨成粉之產物。因此波特蘭水泥的化學成分是由上述四種主要成分及其他二次成分而組成的，其成分說明如表。
根據文獻指出；在水泥硬化體中可溶解成份有硫酸鈉(Na2SO4)、硫酸鉀(K2SO4)、消石灰(Ca(OH)2)、硫酸鈣(CaSO4)等。消石灰及水酸化之鈉、鈣等溶出於混凝土或灰漿之表面與空氣中之二氧化碳(CO2)化合變成碳酸鹽，特別是因水泥之主成份的消石灰之水和反應在水泥硬化體中大量生成 而易導致白華之形成。

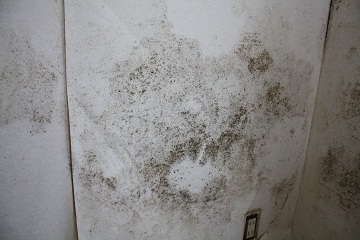

情二：壁斑或壁霉或壁黴(狹義定義)，英文是「WALL MILDEW」,「WALL MOLD」，日文是「壁のカビ」
什麼是黴菌黴菌的學名是「真菌」，它不是動物也不是植物，而是屬於微生物的一種，微生物依粒子大小與特性可分為 5 大類，分別是濾過性病毒、細菌、放射菌、真菌（黴菌）及藻類。現有文獻記載，已知的黴菌有 6 ~ 8 萬種之多。黴菌對於地球生態環境有淨化作用，在醫藥品及發酵食品的製造上也有其特定功能，對人體並非全然無益。但是，黴菌對食物、住宅、建築等造成的損害，不但影響美觀，也不衛生，人體更可能因此感染疾病或導致過敏。黴菌造成的危害
黴菌的身體是由細長的細胞排成一列的菌絲組成，由菌絲分生出孢子，黴菌的顏色是由孢子或裝孢子的袋子顏色來決定的。組成菌絲的細胞，有的細胞和細胞間有分隔，如青黴菌、麴菌；有的細胞和細胞間沒有橫隔，如毛黴菌、水黴菌。黴菌屬於真核細胞，它們的進化階段比細菌高，由像管子一般的細胞組成。它們的細胞裡不含葉綠素，因此不能自己製造養分，必須附生在別的動植物，或其排泄物、遺體上面，靠分解這些物體來取得養分，是一種沒有根、莖或管系區分的原始植物，多數具絲狀構造。
黴菌，它生長的條件是:
1.溫度(14-25度C)
2.濕度(長期相對濕度70%以上)
3.養份(有生長必需的養份，如食物、木材、棉制品、塑膠制品、油漆等有機物質)
所以要抑制黴菌的生長必須改變上面三個條件，而潮濕和養份是可以改變的！
黴菌的孢子在空氣中飄浮著，隨時會附生到各種東西上。當生長的條件適合時，就會從孢子長出菌絲進行繁殖。
黴菌喜愛溫熱潮溼的環境，所以要徹底解決首先你必需確定你提供黴菌生長的泉源，找出環境潮溼的原因，先把潮溼解決才是處理黴菌才是基本的解決之道！
黴菌對身體和心理是有絕對的影響的，台灣有300天屬於潮濕的環境，加上滲水、漏水嚴重，是黴菌繁殖的溫床，易引發氣喘、過敏和異位性皮膚炎，所以不得不小心！
黴菌喜愛相對濕度70%以上濕度，而且也伴隨著螨蟲的成長，而黴菌孢子和螨蟲糞便是呼吸過敏和異性皮膚炎的主凶，當然潮濕所帶來的關節炎也不容忽視的！
室內潮溼原因很多，相信多數人不會往家裏倒水，所以在台灣潮濕主要是:
1.連日下雨(梅雨季)。
2.浴室洗澡、廚房煮飯產生的蒸氣，和日常清洗、用水的濕氣。
3.明顯漏水。
4.牆壁受潮含水。
5.室外潮濕空氣對流。
6.春、冬季反潮。
黑黴菌：居家內外的黴菌，平時最常窩藏在家具、牆壁、油漆表面、磁磚隙縫、冰箱襯墊、塑膠產品等地方，除了引起人體過敏之外，當其分生孢子侵入人類腦神經系統時，會導致分生孢子菌症。這種黴菌被認為是產生大廈綜合症可能的起因。兒童暴露在黑黴菌孢子中很可能導致肺出血，引起呼吸系統疾病，濃度大大的話會對腦神經造成嚴重損傷。如何預防對抗黴菌：
下列是暴露在黑黴菌孢子中可能的症狀:
1.呼吸問題，如氣喘，和呼吸困難鼻塞
2.眼睛紅腫流淚，變紅的，視覺模糊，對光線敏感性
3.乾咳，深度咳嗽 ，喉嚨疼痛
4.喘不過氣
5.慢性疲勞
6.皮膚刺激
7.中央神經系統問題(持續的頭疼，記憶減退，和心情變壞)
8.腹瀉
9.免疫抑制
控制室內的濕度，是抑制室內環境黴菌及黴菌孢子生長的最有效途徑。清潔和保持乾燥，是解決黴菌問題的關鍵。
九、壁斑與白華比較表
| 項目 | 壁黴壁斑 | 白華 | 反潮結露 |
|---|---|---|---|
| 1.英文 | wall mildew,wall Mold | efflorescence | Condensation |
| 2.日文 | 壁のカビ | エフロレッセンス | けつろ |
| 3.顏色 | 多半黑色 | 多半白色 | 透明 |
| 4.外觀 | 分散式黑色斑點狀 | 白色鹽狀結晶物 | 潮溼牆面，水滴狀 |
| 5.有機無機 | 有機物 | 無機物 | 無機物 |
| 6.成份 | 黴菌 | 碳酸鈣與水 | 水 |
| 7.溫度溼度 | 高溫潮溼環境，容易茲生黴菌 | 碳酸鈣在低溫、高壓以及二氧化碳溶解量較多的情況下較容易溶解 | 溫度由低轉高，空氣中的熱水分子接觸牆面後，轉為液體，附著由牆面 |
| 8.化學式 | 黴菌繁殖，而非化學作用 | C3S+H2O→C-S-H gel+Ca(OH)2 | H2O(空氣中氣體)->H2O(牆面液體) |
| 9.影響與缺點 | 當黴菌產生後，會將孢子散布在空氣中，而進入人體的呼吸道，症狀輕者會出現過敏、咳嗽、鼻塞及頭痛，嚴重者則引起氣喘發作。過敏性鼻炎與氣喘息息相關 | 所產生的粉塵與漂浮物對人體的呼吸道會產生影響,長期的吸入粉塵長期的吸入粉塵,有可能會危害到呼吸系統的健康 | 溼氣重，容易感染皮膚病 |
| 10.原因 | 黴菌於壁體茲生所致 | 牆壁內部碳酸鈣溶解出來所致 | 反潮是空氣中溫度，高低差所造成。不要與漏水混為一談，漏水是因為管線漏水或防水層失效所造成 |
| 11.處理方式 | 1.環境改善，加強通風或除溼2.使用除黴產品 | 1.需將壁體水源斷絕，由上方或外牆進行防水工程。2.內部使用負水壓防水材 | 1.除溼機2.隔熱材3.矽藻土 |
十、DIY與專業防水廠商壁癌處理工序不盡相同
特力屋曾提出一套處理壁癌的參考驟，詳請資料如下：
特力屋處理壁癌之步驟

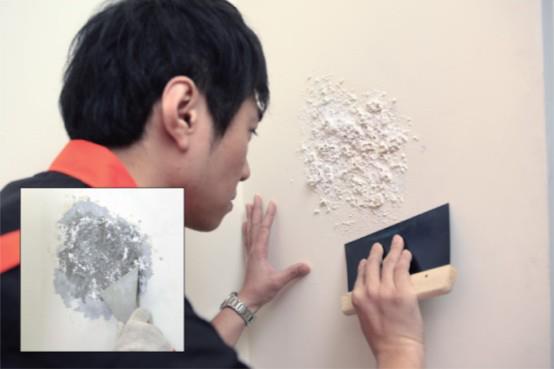

Step 1. 油漆脫落之部份先用刮刀括除，然後擴大清除到四周大約30公分的範圍，避免壁癌蔓延。
Step 2. 用鋼刷清除水泥表層之污垢，完成修護處的清潔。
Step 3. 再來用壁癌溶解劑清洗壁癌，使水泥牆面可以酸鹼中和，阻止壁癌的繼續蔓延。 壁癌產生原因代表磚塊或水泥牆面已漸漸鈣化，已鈣化的牆面呈鹼性，噴上溶解劑可以減輕鈣化現象。
Step 4. 清洗過後，等待乾燥的時間大約一個禮拜，這時候如果有黴菌出現，使用去霉劑噴灑，直到黴菌死光為止
Step 5. 漆上必癌塗料，輕微狀況的漆上2道，嚴重的漆上3～5道，記得壁癌漆必須漆到手觸摸有光面效果才好。
Step 6. 乾燥之後噴上防水塗料補強。 記住要壁癌塗料第一次漆好，需等完全乾燥後才能再漆第二次。
Step 7. 乾燥之後，可能會出現凹洞。
Step 8. 這是後再另外用披土加以抹平。
Step 9. 最後再塗上與牆面原本顏色相同的水泥漆或乳膠漆，就大公告成了。
其中，第三步驟的重點，是採用酸鹼中和的方式處理。此步驟，多半在一般家庭diy時，常會出現的工序，而實務上，專業的防水廠商，不會採取這一步驟。 因為滲、漏水後續所引發之白華會造成牆面中性化（carbonation）現象，會造成水泥建築物劣化，不但可能危及結構使用之安全，更須經常地進行室內翻修。 若是修繕時採行酸鹼中和的工法，雖然牆面表面，不再出現白華，但會造成水泥建築物劣化，這樣的工序，並不洽當。
